烟囱防腐脱硫

发布日期：[2019-12-19 16:04:27] 浏览次数：3

烟囱是最古老、最重要的防污染装置之一。烟囱的发明极早。当原始人发现火时，同时发现了这样一个道理：哪里有火，哪里必有烟。最早的烟囱即是室内的通气孔。当把“火”带进室内做饭和取暖时烟也随之而入。这就迫使人们不得不设法在屋顶和墙壁上开些通气孔，以此来驱除屋内的烟雾。这种方法作为一种规范的人类实践活动已保留了几十万年。人类曾花了很长的时间来改进大烟囱。过去学术界普遍认为：人类文明的发源地埃及和美索不达米亚气候温暖，因而家庭取暖也就没有成为一个紧迫的问题。最后，一个法国考察队宣布他们在幼发拉底河上游挖掘庞大的废墟城市马里时，发现了一座配备着许多烟囱的约有4000 年历史的宫殿。从而使上述观点得到改变。诚然，罗马人在发展设计新颖的热气取暖系统时，也大大地改进了烟囱。但流行的观点仍认为，“烟囱”这一慨念是1200 多年前由叙利亚人、埃及人以及犹太商人从东方引入西欧的。

中国最高的单筒式钢筋混凝土烟囱为210米。最高的多筒式钢筋混凝土烟囱是秦岭电厂 212米高的四筒式烟囱。世界上已建成的高度超过 300米的烟囱达数十座，例如米切尔电站的单筒式钢筋混凝土烟囱高达368米。

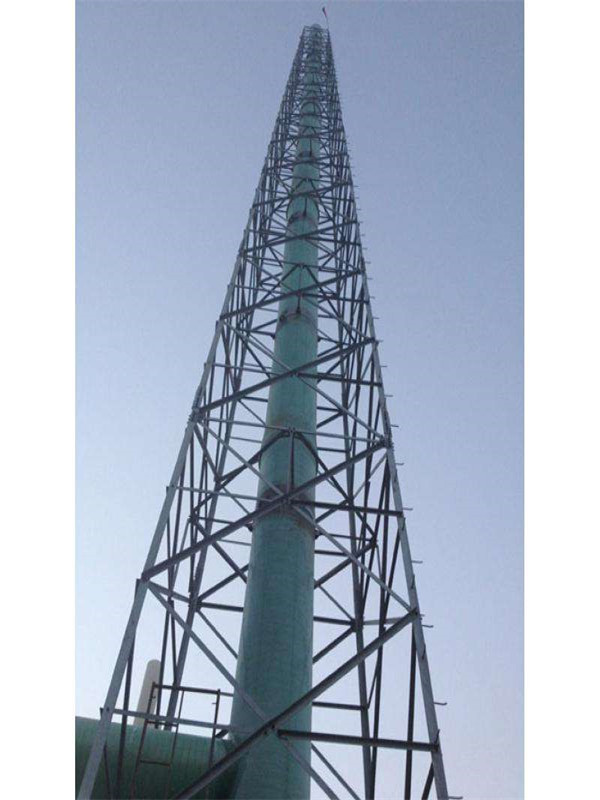

一般有砖烟囱、钢筋混凝土烟囱和钢烟囱三类。有玻璃钢烟囱

其材质一般分为几种：铁质、石棉、陶质，这几种一般用在小的场所，如家庭、办公室等。

另外还有用砖头建造的，多为圆柱替，上细下粗，一般用在工业的大厂房，如大锅炉、冶炼厂等。

脱硫方法

在碳钢基层上使用：

①先将表面除油去污，之后再进行除锈，除锈等级应满足不低于Sa2.0或St3标准。在锈面清理干洁后，用VEGF树脂打底，待干后施工。

②用手工泥刀刮镘成1-2mm(每道)厚的VEGF胶泥层，数小时后即硬化，再按设计要求施工至规定厚度。一般在每涂1mm厚度时进行检测，以确认涂层是否有针孔及其它瑕疵。

③在弯角或形状突变处适当增加厚度，或同FRP复合使用。

④用VEGF树脂罩面一至二道。

⑤VEGF鳞片胶泥涂层质量控制。VEGF鳞片胶泥涂层的质量好坏直接影响其耐腐蚀性能和使用寿命，因此应对VEGF鳞片胶泥涂层的质量加以严格控制。一般情况下，涂层的最终检测项目主要有：外观缺陷、硬度、针孔测试、厚度测试、锤击检查等。

表2.3.5.2 胶泥用量表

品 种 规 格用 量 (KG/M2)

底涂(每道)胶泥层 (1mm厚)面涂(每道)

金属面VEGF-1-M0.20～0.251.4～1.60.25

VEGF-2-M0.15～0.201.3～1.50.20

3)防腐涂料层、耐酸浇筑料内衬构造

钢内筒由厚度为10～18mm的钢板卷成弧形后焊接而成。钢内筒外面沿高度每6m左右间隔设置一个钢性环（T型钢或加劲角钢）。在检修平台和吊装平台标高处设有钢内筒稳定装置，以保证钢内筒的横向整体稳定。钢内筒采用耐硫酸*腐蚀钢板，在钢内筒结构设计计算时，预留2mm厚度的腐蚀富裕度。

钢内筒内表面浇筑一层厚度为60mm的耐腐蚀混凝土防腐层。混凝土防腐层的胶结料为钾硅砂浆，混凝土防腐层内配有钢筋网，并与钢内筒有锚筋联结。钢内筒简图如下。

4)工程应用

国内北仑港电厂#1、#2 (600MW)机组（未脱硫）采用耐酸耐热料、韩城第二发电厂新建600MW机组（脱硫）采用钾水玻璃耐酸砂浆层内贴陶瓷耐酸板。这种耐腐做法的烟囱，日本国在有塔架及无塔架式钢烟囱上应用较多。

根据国家“十一五”规划纲要的要求，到2010全国主要污染物排放量要比“十五”期末减少10%，相应需要削减SO2排放总量10%以上。为了达到此目标，我国的燃煤机组都要配套安装烟气脱硫设施。在我国燃煤机组脱硫基本上都采用石灰石，石膏脱硫技术，由于该技术它的载体就是水和石灰石，脱硫后烟气温度降低45摄氏度左右，并含有大量的水蒸气和SO2，在烟道和烟囱内部形成凝结水，凝结冰的主要成份就是H2SO4、HC1和其他腐蚀气体液体，对烟囱和烟道形成腐蚀，因此燃煤机组在脱硫后烟囱和烟囱防腐是重中之重需解决的问题。
