不锈钢烟囱安装方法

发布日期：[2019-11-19 14:15:51] 浏览次数：5

施工方案

施工前的准备

(1) 施工人员，必须熟悉施工图纸，掌握设计意图，考虑重点，难点，组织施工，明确与本专业安装与土建项目施工相互之间的矛盾，争取一次性解决，从而为今后施工创造良好基础。

(2) 应根据工程状况及特点，确定关键工序 

(3) 收集已建工程信息，明确工程重点与难点，设置质量管理点。

(4) 材料准备

a. 检查已制作好的烟囱和部件，烟囱不应有变形，扭曲，开裂，孔洞。

b. 烟囱的尺寸，规格，形式应符合设计要求表面平整无变形，自带调节部位应灵活，无卡涩和松动。

c. 所使用的螺栓，化学锚栓，电焊条，等应符合产品质量要求，不得存在影响安装质量的缺陷。

烟囱的安装施工工艺：

固定支架和吊架的安装、直管安装、弯头、排水部件安装、楼顶直管固定塔架和雨帽安装。

（1）烟囱管组装

第一、组装前在烟囱法兰端口加密封胶。

第二、烟囱对接；应保证同心度结合面不应错位，水平烟道保证3‰斜度，垂直烟道保证垂直度。

第三、法兰连接，并紧固螺丝。

第四、检验并校正垂直烟道的垂直度水平烟道的斜度。

第五、将两节烟管连接处填实保温棉。

第六、围上环罩，紧固环罩螺栓环罩应紧贴烟囱外壁，不得有间隙。环罩连接处应置于隐蔽。

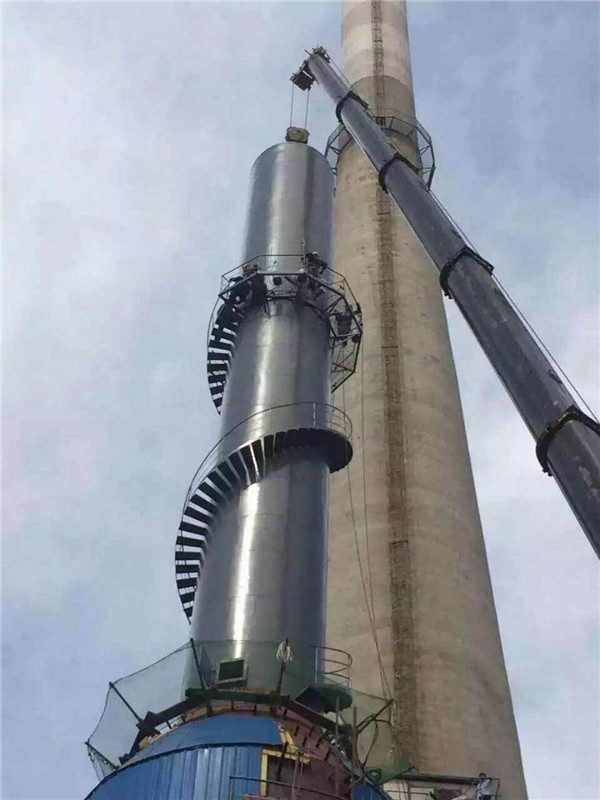

（2）垂直烟囱安装

垂直烟囱安装步骤：

第一、根据现场的安装高度和建筑物状况，选用25T吊车，吊车进场后，选择地点定位固定，准备起吊。

第二、将固定支架置于屋顶烟道处，使支架的中心位于井道筒的中心，保证烟囱与筒口周边距离均匀一致。将准备竖立的双层不锈钢烟囱搬移至锅炉房屋顶，准备吊装。

第三、按图纸将双层保温烟囱进行拼装，保证烟囱同心稳固.筒外壁距离套筒内壁四周均匀。

第四、竖管安装应保证垂直度和同心度，全部竖管连接时注意焊缝都在一条直线上，并朝向相对隐蔽的位置，以求美观。

第五、整体烟囱起吊完成后，按固定点紧固拉绳(7.7镀锌钢丝绳)，保证烟囱垂直不歪斜。 

（3）水平烟囱安装 

a．根据图纸确定支吊架分布位置安装尽量均匀美观；

b．横向安装保证水平道总体烟气流动方向呈上升趋势，斜斜度在3‰。同时水平低点设排水节。
