烟囱外壁防腐施工

发布日期：[2019-11-06 11:45:26] 浏览次数：6

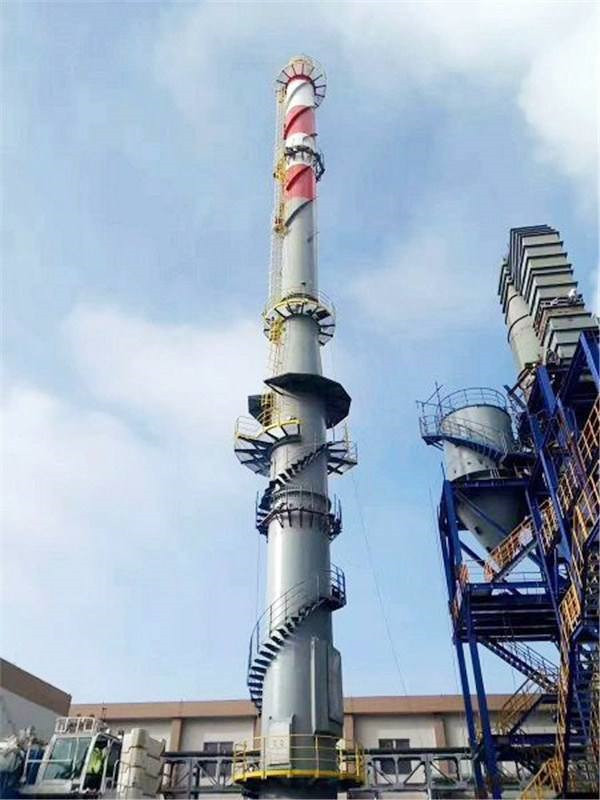

爬梯防腐施工工艺： 

  清理灰尘 →  表面除锈 → 底漆涂装 → 面漆涂装 → 检查验收

基面处理：采用手工除锈；

由于贵单位的钢结构为高空烟囱爬梯，又是以小面积为主，许多部分都是清理难以到达的区域，故采用手工除锈。动力工具可以除去所有松散的氧化皮，铁锈旧涂膜和其他有害物质，但是不能除去附着牢固的氧化皮、铁锈和旧涂膜。我公司采用脱漆剂和风刚刀头人工除漆、除锈，脱漆剂涂刷后剩余的氧化皮、铁锈和旧涂膜采用锐利无比的风刚刀头，不但可以轻松除尽松散部分，连附着牢固的氧化皮，原漆膜一并清除干净，达到涂装要求。清理造成的垃圾集中收集，并送至规定的地方。

（一）、施工顺序：下料→热浸锌处理→焊接安装→焊接处防腐处理

（二）下料

根据业主方提供的烟囱图纸，由技术人员计算出整个囱身旋转爬梯所需的材料，并结合图纸上尺寸，由操作工切割下料，技术员全程指导。材料全部切割好后进行热浸锌防腐处理。

（三）平台焊接安装

结合我施工队多年的旋转爬梯及平台施工经验及贵公司的实际情况，我公司拟定以下施工方案：

1、工程采用不搭脚手架、悬吊作业新工艺、新技术进行施工。主要采用“人工登高法”结合保险带、白棕绳等必要的工具进行施工。

2、对烟囱身从下向上依次焊接安装，将第一块踏步板焊接在囱身后，就依第一块板为作业平台依次向上逐步焊接安装。同时准备两台焊机，一台焊接负责焊接安装踏步板，另一台负责焊接栏杆及加固用。

3、在焊接安装平台时，先将平台三角支撑焊接固定在囱身，后再铺焊平台板。

4、对踏步板、平台及栏杆等焊接处进行油漆防腐。

（四）、平台基材刷防锈漆

1、基层表面处理

根据我公司钢结构防腐长期施工总结，基层表面处理的质量好坏直接影响防腐涂料的附着力，所以必须采用电动打磨机、钢丝刷等对钢结构表面进行打磨处理。除锈后的表面在涂装前清理干净钢结构表面无氧化皮、灰尘等，并立即涂装，以免引起二次生锈。

表面预处理：钢材在进入除锈前，确认表面无油脂、其它污染物等，如有，使用碱性清洁剂或淡水以去除结构表面的油脂、污物、可溶性盐份和其它污染物。清洗完毕后，自然晾干后，才可进行后续处理。

钢材表面清理干净后检验结构的焊接和外观，以发现存在的结构缺陷并及时处理。

用电动钢丝刷、磨光机等动力工具清除钢材表面的氧化皮。有的自由边、角使用磨机处理至R≥2mm。清除所有的焊渣、飞濺和焊豆。咬边和气孔采取补并磨平。手工焊缝采取打磨处理以减少尖锐的表面存在。对于修补表面边缘的原有涂层，使用动力砂纸圆盘羽化边缘，形成光顺的斜坡，以利于修补油漆与原有涂层的光顺过渡，保证整个涂层的良好外观和漆膜的均匀。

除锈后在刷第一道底漆前，清除表面的灰尘、油污、及其它杂质，彻底清除表面的锈斑、残余氧化皮、旧漆皮和残液等。

2、涂层的施工

在施工过程中按照防腐材料说明，严格按材料比例搅拌均匀后方可使用，每道工序都必须经甲方监督部门验收合格后进行下道工序的施工，直至涂层防腐施工全部结束。

A、除锈后应在6小时内涂刷底漆。

B、本工程防腐的施工方法采用刷涂。

C、防腐施工条件：环境温度应为-5 ℃～+40℃，相对温度小于85%。大风、下雨、下雪或雾天情况下不宜于施工。

D、涂层漆膜的干燥采用自然干燥，各层的涂刷间隔应根据实际采用的防腐油漆性能确定，防锈漆应大于2小时。漆膜干燥过程中应保持周围环境清洁，防止灰尘、水等触碰到。

E、采用刷涂的方法，先涂底漆一道，要求将底漆稍加稀释后，使之能更好地附着在钢材表面，并在涂刷时往复3至5次，以增加涂料涂层的附着力。对边角、孔隙等部位先进行预涂，然后对大面积部位进行涂装，以保证漆膜的外观及质量 。待第一道底漆表面干燥后，即涂第二道底漆，常温下涂装间隙为4小时。

F、面漆涂装：在常温情况下最少间隔4小时后涂面漆，按检查要领进行漏电、厚度、外观检查。全部合格后,滚涂一层面漆，注意滚涂均匀。

要求涂层厚薄均匀，无针孔、剥落、起泡、误涂以及漏涂等缺陷。
