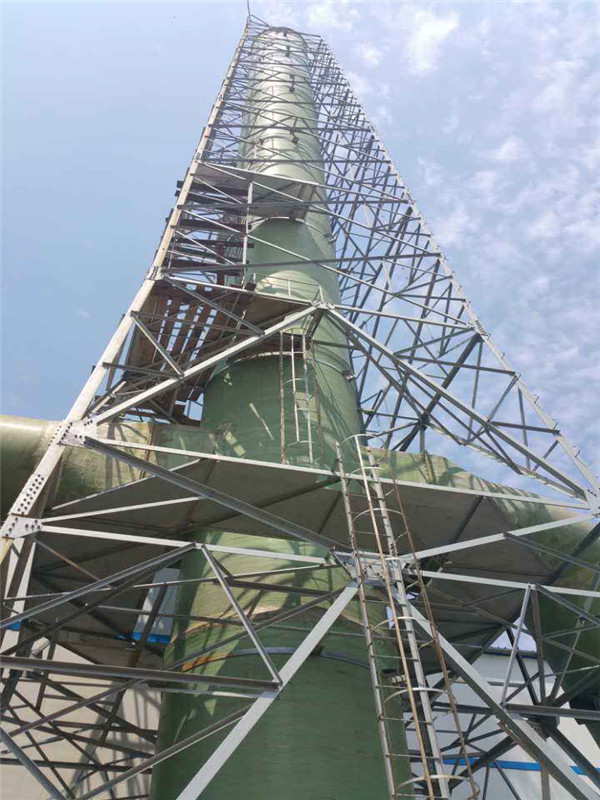

玻璃钢烟囱石宏工艺

发布日期：[2019-09-11 14:35:36] 浏览次数：1

工艺步骤简述

a、模具清理及准备工作

将新换上的模具用纱布蘸上丙酮擦去模具表面油污，清除残物，然后均匀打一层脱模蜡后，抛光处理，用滑石粉均匀擦拭模具表面，在脱模环处刷一层聚乙烯醇脱模剂，不得漏涂，晾干，成模。

b、缠绕聚酯薄膜

用胶带纸将聚酯薄膜固定在一端，让芯模均速旋转，等张力缠绕聚酯薄膜，薄膜缠近模具末端时，降低芯模转速，使芯模和模具末端口平齐，用剪刀剪断薄膜，再用胶带纸将接缝胶一圈，但胶带纸不得起皱。最终保证薄膜不得起皱，薄膜重叠宽度为20±5mm。

c、喷树脂，上表面毡

均匀喷一层内衬树脂，不得有漏喷处，然后缠绕聚酯毡，要求聚酯毡浸透树脂，不起皱，聚酯毡的搭接为聚酯毡宽度的一半，用钢卷尺测量以保证尺寸，然后缠绕玻纤网眼布并用气压辊滚压，赶尽气泡，控制单位面积的树脂用量，树脂含量为95±3%。

d、喷树脂，上短切毡(或直接喷射)

首先均匀喷一层内衬树脂，不得有漏喷处，然后缠绕短切毡，再喷一遍树脂，缠绕玻纤网眼布并用气压辊滚压，赶尽气泡，控制单位面积的树脂用量，使该层树脂含量在73±3％内。短切毡网眼布搭接20±5mm，用钢卷尺测量。 

如果内衬制作采用喷射成型的工艺，在上完聚酯毡后，按照工艺单的要求调节好喷枪的喷纱密度和喷树脂量，并保证小车的运行位移与芯模转速达到合适的比例，以芯模转一周，小车运动一个喷枪的喷射幅宽的95%为宜，完成一次整体喷射后缠绕玻纤网眼布并用气压辊滚压，赶尽气泡，控制单位面积的树脂用量，使该层树脂含量在73±3％内。

e、内衬层红外予固化至凝胶，检查内衬层厚度及质量，内衬层厚度约4mm以上。

f、缠绕结构层

在合格的内衬层上，按设计铺层缠绕结构层，首先应按工艺设计中纱的根数和宽度穿纱，准备好树脂，并将计量泵上的固化剂调节杆调到要求的档次（依化验室的结构树脂此温度下的指导配方而定），按设计方案向计算机输入缠绕铺层及缠绕角进行缠绕，整个缠绕过程要求浸胶均匀，纱片不间纱、不重叠、不滑纱，淋胶要均匀，不能出现浸胶不完全的现象。环向缠绕树脂含量为42%-45%，螺旋缠绕树脂含量为33%-35%。缠绕结构层厚度为设计壁厚mm。

g、外保护层制作 

按设计方案，淋树脂，滚压，挤出树脂中的气泡，外保护层厚度：≥0.5mm。

h、固化 

采用常温固化，待固化至一定程度，脱模修整。
