40M钢烟囱制作及安装施工方案

　　采用优质钢材：钢板厚度为8㎜、长度每节为6ｍ、经卷板机加工制作成直径为1.4m的圆筒型、然后对所有缝口进行内外焊接、焊接时，应焊浆饱满、无孔洞、表面光滑平整。

　　将焊接完好的圆筒上下口分别加上法兰再进行焊接，法兰的钢材厚度为16㎜，法兰的钢板宽度为80㎜。

　　再将法兰焊接好的圆筒、每节在法兰上相对应的地方钻上￠21㎜的螺丝孔洞，孔距小于等于20㎝，以便安装时，使用￠20㎜×80㎜的螺栓相连接。

　　其中钢烟囱底部法兰采用厚度为20㎜的板材，孔径为26㎜，用￠24㎜×100㎜的螺栓与地面基础相连接。

　　在钢烟囱由下向上20ｍ至34ｍ处分别焊接等距相称的三个固定点，以便连接风缆绳再与地面地锚点之间相连接固定之用。

　　在地面上用商业混凝土浇灌一个直径为4ｍ，深度（厚度）为1.5ｍ的烟囱基础。

　　烟囱基础钢筋结构为上下两层、分别用￠18㎜的螺纹钢，每层螺纹钢密度为30根，上下连接使用￠8㎜的螺纹钢进行绑扎。基础与钢

　　烟囱固定的螺栓分别焊接在基础的钢结构上，且距离分布合理均匀。

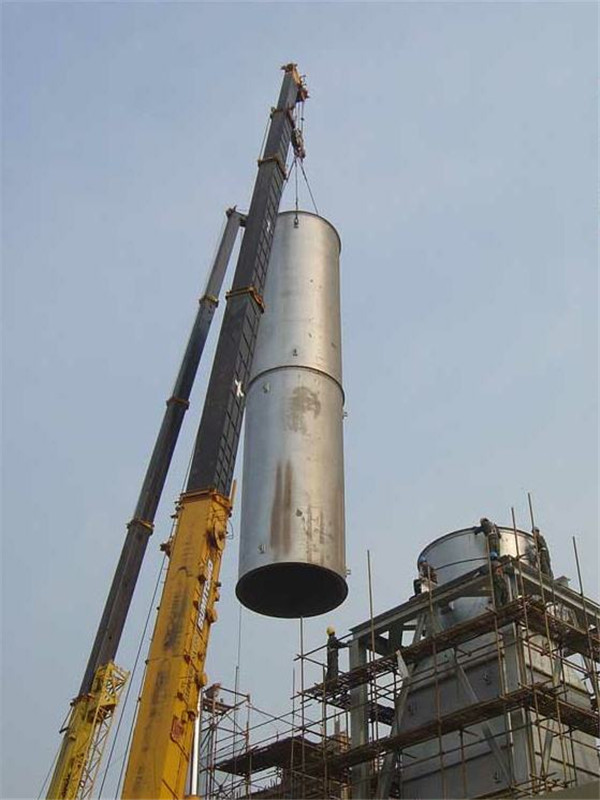

　　钢烟囱安装使用大型吊机、烟囱筒体与基础螺丝连接时，采用双螺母固定，起吊到相应的位置时，拉起风缆绳与地面地锚相连接，且风缆绳与地面夹角不大于60°。

钢烟囱焊接整体吊装安装完毕后，对烟囱的内筒外筒进行全面油漆防腐，油漆涂刷时，必须对烟囱筒壁表面处理，焊缝渣杂质全部清理干净，涂刷均匀、保持筒体表面平整光滑，色泽鲜艳。
