钢烟囱制造安装

发布日期：[2019-07-30 14:41:00] 浏览次数：10

钢烟囱制造安装总体操作流程如下：

（一）除锈及防腐 

1.筒体的防腐要求为：内表面：热喷涂锌，沥青漆封闭；外表面：红丹环氧防锈漆、环氧富锌底漆、环氧树脂瓷漆.

2.金属结构表面采用喷砂除锈法进行处理，被处理基体表面无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物。

3.除锈后的金属表面不得受潮，当施工环境相对湿度大于85%，金属表面温度低于露点以上3℃时，除锈作业应停止。

（二）焊接工艺

焊接方法：根据设计图纸和结构形式的要求以及该工程特点，焊接采用CO2半自动焊和焊条电弧焊两种焊接方法。

（三）安装要求和工艺

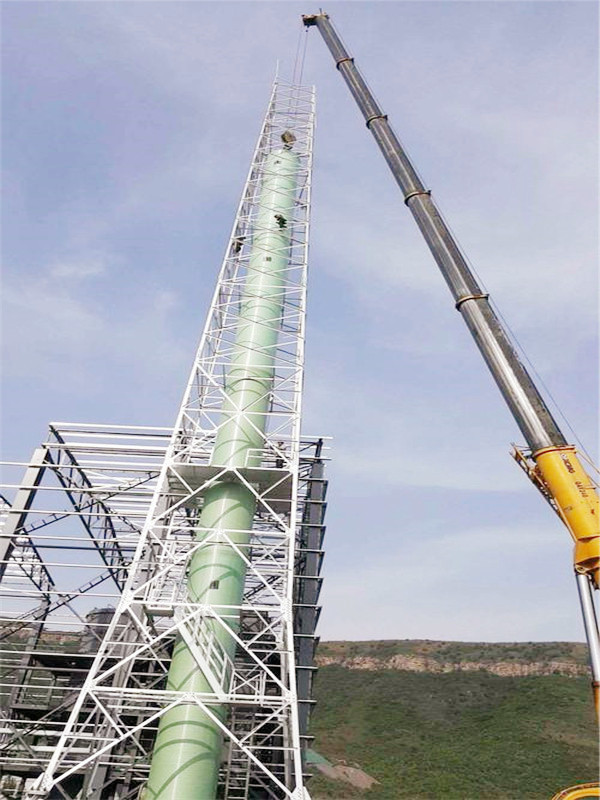

钢烟囱安装工序为：基础验收—基础放线—吊装前准备—吊装抱箍—抱箍初步调整—吊装钢烟囱下段—下段标高、垂直度调整—下段内部脚手架及操作平台搭设—吊装钢烟囱上段—上段垂直度调整—上段临时固定—焊接—无损检测—防腐—粗调抱箍与筒体结构间隙—精确测量每一位置间隙值—根据实测值承压块二次加工—安装承压块—验收—临时设施拆除—清理现场—交工

1.设备就位前，应按施工图和有关建筑物的轴线或边缘线及标高线，划定安装的基准线。

2.设备安装后，设备的平面位置和标高对安装基准线的允许偏差.

3.每一垫铁组不应超过5块，放置平垫铁时，厚的放在下面，薄的放在中间，并应将各垫铁相互用定位焊焊牢。

4.每一垫铁组应放置整齐平稳，接触良好。设备调平后，每组垫铁均应压紧，并用手锤逐组轻击听音检查。

5.钢烟囱下段安装时，应先调整标高，再调整垂直度。

6.钢烟囱上段安装时，采用四根缆风绳调整垂直度，垂直度调整完后，随即沿四周对称进行点固焊。

7.抱箍与筒体间隙调整时，应将周向12处的间隙值均调整至小于等于57mm。再根据每一处的间隙值来加工承压块的厚度，最终保证抱箍与筒体间隙值调整为2mm。 

8.安装完后烟囱筒体对接焊缝处内部与外部外及安装时其他油漆损伤处应进行补漆，涂刷要求与厂内相同。

9.涂刷过的表面也应防止外物蹭损。

10.现场安装过程中，严禁在非焊接区域引弧，且也应尽可能减少涂刷表面的损伤。现场焊接过程中采取一定的接焊渣措施，减少焊接火花损伤涂刷表面。

11.安装完成后，应立即清理现场，在未正式交给甲方前，派专人巡视监护，防止其他单位施工作业对其损伤。
