不锈钢烟囱的安装

发布日期：[2019-06-06 10:06:43] 浏览次数：8

钢烟囱安装(steel stack setting)

将烟囱的筒体及支撑钢结构，按照设计和技术标准要求进行拼接、安装的施工过程。烟囱是将工厂、车间内的工业炉、设备、装置产生的烟气、蒸气及一切有害气体排放到大气中去的一种特殊构筑物。烟囱高度主要取决于排除烟气的性质、排放量及大气的扩散条件，并根据国家大气卫生标准按计算确定，其结构型式有砖砌体结构、钢筋混凝土结构和钢结构。钢烟囱常用于冶金工厂中，常见的为单根圆筒形钢烟囱。钢烟囱的高度一般为几十米，金属加工车间大型加热炉的自立式钢烟囱，可高达80m。上海宝山钢铁总厂烧结车间的塔架式钢烟囱，由两根直径为6m、高200m的圆筒形烟囱并列组成，烟囱外周设置底部为50m×50m、高185m的塔式框架结构，用以支撑和保护烟囱。上海宝山钢铁总厂炼钢厂转炉车间的钢烟囱，是由三根独立的圆筒形烟囱以平台相互联接组成，以自身互为支撑。

钢烟囱的安装方法有：正装法、倒装法、整体吊装法和机械顶升倒装法四种。

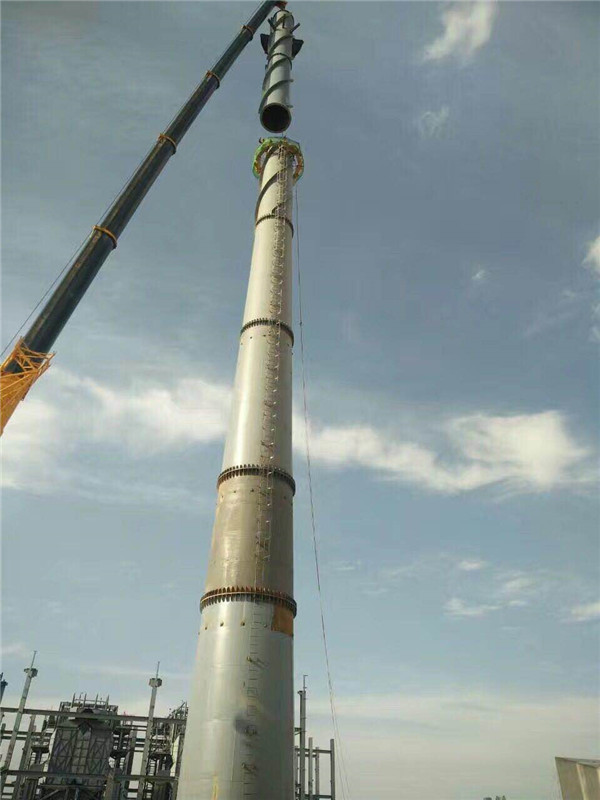

正装法 利用选定的起重设备，如履带式或汽车式起重机等，将事先拼接组对好的烟囱各吊装单元，按照筒底、筒身、筒帽顺序，由下而上逐段吊装就位、固定的正序安装方法。通常用于一般中小型单根或多根组合式钢烟囱的安装。当起重设备条件允许时，大型钢烟囱也可采用正装法安装。

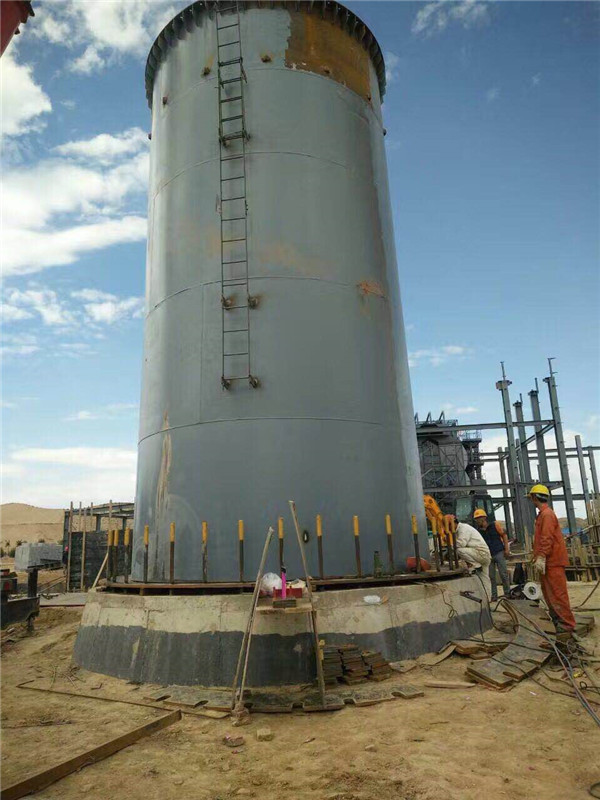

倒装法 在烟囱安装位置的周围，等距离地设立三台桅杆式起重机，将烟囱的各带按照自上而下的顺序逐带倒序安装的施工方法。其具体步骤是：在安装位置上先将筒帽一带拼装好，用桅杆式起重机将其提起，在筒帽的下面接着拼装下一带，并将该带与筒帽焊接固定好；再用桅杆式起重机将其提起，再放入下一带，继续拼装、焊接、固定，然后再提升，如此循环，直至将筒底一段放入；将筒底与基础固定，再与筒身连接固定，烟囱安装便告结束。倒装法可以减少高空作业，便于装配和焊接，在没有大型自行式起重机时，利用2～3根桅杆作吊机，用倒装法安装烟囱，仍是一种可取的施工方法。倒装法适用于中小型单根烟囱的安装。为了保证整体稳定性，在烟囱提升时，须在筒帽四周设置3～6根缆绳，以扶助简体提升时不至因过高而倾斜，拼装时拉紧缆绳可将筒体作临时固定。

整体吊装法 中小型的单根烟囱常采用整体吊装法施工。吊装前，在地面设置组装台架，在台架上将烟囱拼装组对成整体，用门形或人字形桅杆起重机，或者用大型履带式起重机、汽车式起重机将烟囱整体吊起、就位、固定。

液压顶升倒装法 对于有塔式框架结构、且高度在100m以上的超高大型钢烟囱，采用大型起重机(如3000kN的吊机)也不能胜任整个烟囱的吊装时，可采用液压顶升倒装法。液压顶升倒装法的几个主要步骤有：顶升施工，塔式框架安装，烟囱焊接和安装测量。
