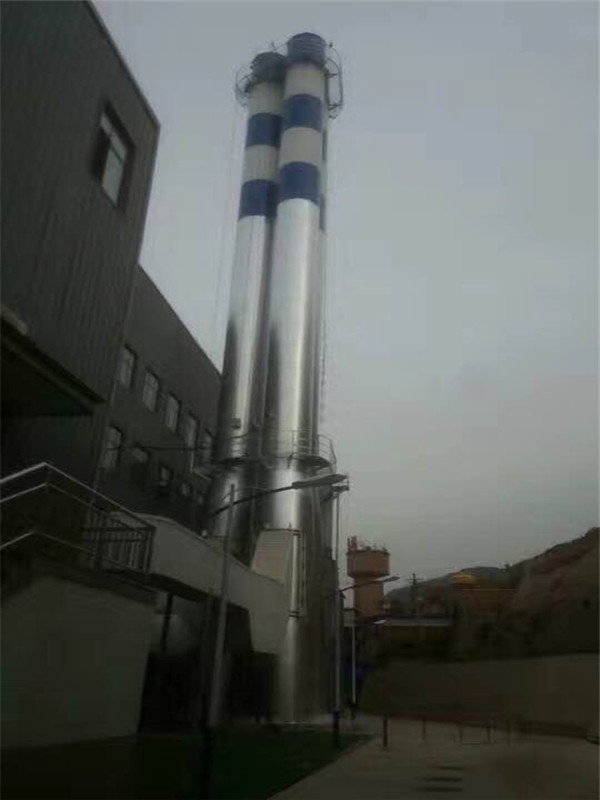

不锈钢烟囱的安装

发布日期：[2019-06-04 14:03:12] 浏览次数：6

1. 烟囱安装工艺流程： 

                             确定位置 —— 固定支架安装 ——导向支架安装

烟囱检查验收——

                             烟囱组对 ——烟囱的吊装 ——找正找平

2.固定支架采用10＃槽钢焊制，导向支架用6.3＃角钢制作。

3.根据施工现场情况，本系统的立管烟囱地地面至楼顶部位，烟囱立管底部基础预埋螺栓, 烟囱底部设有泄水口，冷凝水通过泄水口排放。烟囱上部安装有固定段，固定段上方开始逐节落装8个标准直筒后安装一个固定段，固定段上方再落装8个标准直筒后再安装一个固定段，依次类推安装至顶部。每个固定段用10#槽钢制作的三角支架两侧对称支撑，三角支架用8个M12的化学锚栓固定在结构主体墙上。共计6个固定段，在两个固定支架间安装一个导向支架，共计6个导向支架。固定支架的作用是分载整体烟囱重量，导向支架的作用是防止烟囱整体左右晃动和位移。烟囱顶部装有直径为φ25mm，长度为1.5米的避雷针与φ12mm的避雷引线，避雷引线与楼顶避雷网焊接相连。

4.质量要求

（1）固定支架，导向支架安装应固定牢固可靠，安装完毕后且要求用水平尺找平。

（2）烟囱的连接应按要求连接，边拧螺栓边用胶锤敲击以保证螺栓连接牢固。

（3）烟囱安装前应现在楼顶管井部位放垂直吊线，烟囱安装时根据垂直吊线取烟囱的轴线。垂直度的允许偏差为2∕1000，总偏差不得大于20mm。
